立体物に印刷されたバーコードのグレード検証も可能
複数の1次元・2次元シンボルも同時に検証！
インテグラ9510は、検証分析用ソフトウェアが標準搭載されておりますので、簡単な操作で1次元・2次元シンボルのグレード検証が可能です。
複数の1次元・2次元シンボルを同時検証する
テンプレート機能（オプション）もご用意しております。
・GS1書式、LSV書式（HTML）での検査報告書の発行が可能
（プリンターと接続してユーザー独自書式の報告書作成）
・検査結果は自動保存され、いつでも検査報告書を作成可能
・グレード検査と同時に、各部グレードを色別視覚的表示
・0.05ミリピッチでバーを全検証し、実測数値データを表示
・データ分析画面で、視覚的分析と実測データの活用機能
・各国の郵便コードのグレード評価機能を標準搭載
・検査枠に入らない長いバーコードも、スティッチ機能により検証可能
GS1規格、ISO/IEC規格など、世界中で流通しているあらゆるコードに対応

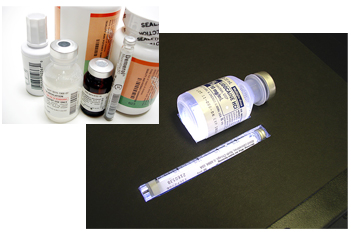

試験管や缶などのバーコード検証も可能
ラベルのようなシート状の基材の他、直接印刷されたボトルやパッケージ等の立体物のグレード検証も可能です。長いバーコードは分割して撮影し、自動接続により検証可能です。
【検証画面】
検証は画像を見ながらマウスでエリアを選択するだけです。
検証結果は総合評価をグレード色別で開口径、検査時の波長域を表示すると同時に、各パラメータを色別表示します。コード文法検査も同時に行い、実証値を表示します。
セットアップ ※拡大画像
使う検証規格をリストから選択、世界中の現行検証規格はほとんど搭載済みです。その他、さまざまな検証条件も全てユーザー選択できます。
検証コードの構造 ※拡大画像
検証したコードシンボルの内部でコーディングされている内容を表記します。
GS1-128やGS1DataBarのAI識別子毎にデータを分析が可能です。
モジュレーション ※拡大画像
スペースやバーのムラやバラつきを表記することが可能です。
QRコード検証 ※拡大画像
検証ソフト画面で検証エリアを指定するだけで即時にグレード検証を実行します。
データ分析 全ライン ※拡大画像
全スキャンラインの実行データ表示が可能。バーコードを0.05mmピッチでスキャンします。
GS1-128検証 ※拡大画像
ISO規格、GS1規格の他、世界で使われている現行規格は全て検証可能です。
ズーム機能 ※拡大画像
ズーム機能により、小さなバーコードでも目視で印字状態が確認できます。
データ分析 ※拡大画像
検証したバーコードのデータを波形表示と数値データで出力可能です。
【レポート】
21 CER Part 11 準拠のログイン、電子署名管理、履歴管理、データの電子ファイル対応
データ分析レポート ※拡大画像
GS1-128 検証報告書 ※拡大画像
QRコード 検証報告書 ※拡大画像
読み取りシンボル 1次元・2次元
Aztec Code , I 2 of 5 (ITF) , UCC/EAN 128 , GS1 Databar 128 (EAN 128) , Codabar（NW-7) , Code 128 , Code 39 , Code 93
DataBar expanded , DataBar limited , DataBar stacked , DataBar-14 , EAN/JAN-13 , EAN/JAN-8 , EAN-14 , RSS (Linear)
RSS (Stacked) , RSS Composite (CCA, CCB, CCC) , RSS Limited , Data Matrix , Hanxin Code , ITF , Japan Post , Maxi Code
QR Code , Micro QR Code , Micro PDF417 , MSI Plessey , PDF417 , Pharmacode , UPC-A , UPC-E , USPS Intelligent Mail Barcode
自動車業界用 , AIAG/Odette/JAMA/JAPIA
| 製品名 | インターフェース | 備考 |
| INTEGRA 9510 | USB | 照明・カメラ内蔵型カメラユニット、AC電源アダプター、USBケーブル、トップカバー（検証対象ラベル押さえ、ガラス面保護）、インストールCD（検証ソフトウェア、カメラソフトウェア、取扱い説明書）、GS1 US発行 キャリブレーションカード |
弊社ではお客様のご希望により、導入支援サービスを行っております。ご希望の場合は、担当営業までご連絡下さい。
納品後、接続・ソフトウェアのインストール・基本動作確認・操作説明などをお手伝いさせていただきます。
ご提供価格・デモ機につきましては、お気軽にお問い合わせください。
ISO/IEC/ANSI グレード評価と検証項目
Edge Determination、Minimum Reflectance、Min Edge Contrast、Symbol Contrast、Modulation、Defects (spots / voids)
Quiet Zone、Decode、Decodability、Blemish、Opacity、Validation of Human Readable
準拠している検査規格 INTEGRA（インテグラ）9510/9570/9580
ISO CONFORMANCE STANDARDS:、ISO/IEC 15415:2004(E)、ISO/IEC 15416:2000(E)、ISO/IEC 15426-1:2000(E)
ISO/IEC 15426-2:2004(E)、GS1 US CERTIFICATION:、Data Matrix for Healthcare、Data Matrix (ECC 200)、EAN/UPC
EAN/UPC and extended codes、EAN/UPC with CC、GS1 DataBar Omnidirectional、ITF-14、RSS-14 with CC、UCC/EAN
with Supplementals、UCC/EAN-128、UCC/EAN-128 with CC、APPLICATION STANDARDS:Below are just a few
Application Standards supported by the INTEGRA 9510:、AIAG/DAMA/JAPIA/Odette、ALDI、AS9132-A /AIM
DPM Cat 0、DHL、GS1 General Specifications、IFAH、ISO/IEC 15415/15416、Italian Pharmacode、Japan Codabar
Laetus Miniature Pharmacod、Laetus Pharmacode、Laetus Standard、MIL-STD-130M、PZN (big、normal、small)
