Honeywell

工業用フルレンジエリアイメージングスキャナ Bluetoothモデル

Granit 1981i

オートフォーカスによる、15cm~16mの読取り距離!Bluetooth Class1  通信距離100m IP65 耐落下2mの高堅牢性
1981iは、フォークリフト上での作業など、長距離でのバーコード読み取りを想定し、最新のオートフォーカス技術を搭載し設計された 高堅牢型2次元スキャナです。
Bluetooth Class1 V2.1を搭載しており、通信ベースから100mのエリア内で読み取り作業が行えます。

  • 2次元バーコード
  • ソロモンOCR
  • バイブ
  • Bluetooth
  • 画像取得(モノクロ)
  • 高堅牢
  • ロングレンジ

抜群の読み取り深度と100mの通信範囲 フルレンジイメージングテクノロジー/Bluetooth

レーザーポインターを採用したエイマーにより、読み取り対象コードを捉えやすく、最長16mの遠距離から1次元および2次元コードの読み取りが可能です。
また、近距離(15cm~30cm)では0.05mmの高分解能コードの読み取りも可能です。
細かいバーコードの読み取りにも優れ、広範囲でお使い頂ける優れた汎用性を兼ね備えています。



IP65の堅牢ボディ クラス最高の耐久性

オーバーモールドされた衝撃吸収ゴムにより、耐衝撃性に大変優れています。
-30℃の温度下で5000回(1m)の回転タンブリングテストと、2mの高さからコンクリートへの50回の落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。



幅広い動作温度 冷凍倉庫対応

動作温度は-20℃~50℃(保管温度 -40℃~70℃)と幅広い環境に対応。酷暑環境の工場での読み取りや、冷蔵・冷凍倉庫での読み取りなど、過酷な作業環境下でも迅速な作業をサポートします。





大音量ブザーとバイブレーション機能

騒音環境下や、薄暗い場所でもスムーズな読み取り作業が行える「大音量ブザー」と「バイブレーション機能」を搭載。手ブレにも強く、非常に早いレスポンスで、360°全方向から1次元バーコードおよび2次元シンボルの読み取りが可能です。
ダメージを受けたバーコードや、印字精度の低いバーコードもストレスなく広い範囲で読み取り可能です。



屋外でも安定したBluetooth通信

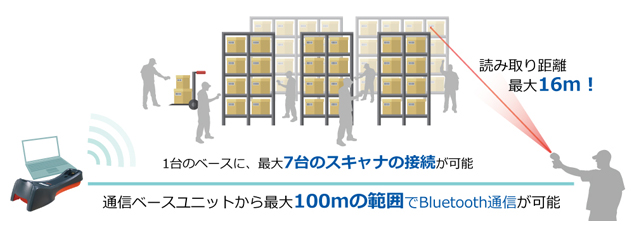

Granit1981は通信機能はBluetooth Class1 ワイヤレステクノロジーを搭載しており、通信ベース(クレードル)とのペアリングも容易で、ベースから100mのエリア内で自由に移動しながらの読み取り作業が行えます。
また、1台の通信ベースに最大7台のスキャナ接続が可能です。

文字を読み取る ソロモンOCRデコーダー搭載可能(オプション)

賞味期限やシリアルナンバー、ロット番号、パスポート、書籍コード(ISBN)等のOCRフォントも正確かつ高速な読み取りが可能です。
設定により、様々なフォーマットの読み取りや、カスタマイズによる任意フォントの読み取りが可能です。

※弊社にて、快適に読み取るためのテンプレートをご用意しております

製品仕様

性能

イメージセンサー 1280×800画素, バイナリ, TIFF, BMP, JPEG出力 CMOSイメージセンサー
照明 LED 617nm ±18nm(赤色LED), 650nm レーザーポインター
分解能 1次元 Code39 0.05mm / 2次元 DataMatrix 0.05mm
Code 39  0.190 mm 0.254 mm 0.508 mm 1.016 mm 1.397 mm 2.540 mm
 動作範囲  10.0 – 164.9 cm 10.0 – 216 cm 15.2 – 434.5 cm 36.4 – 989.1 cm 52.2 – 1322.4 cm 103.4 – 1600 cm
Data Matrix  0.190 mm 0.254 mm 1.397 mm 2.540 mm
 動作範囲 10.0 – 75.9 cm 10.0 – 102.3 cm 42.8 – 591.3 cm 80.7 – 1032.5 cm



※シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。



 スキャン角度 水平 12.9°  垂直 8°
最小シンボルコントラスト 1次元 30%  2次元 40%
スキュー角 80°
ピッチ角 70°
移動速度 762mm/秒
インターフェース USB, キーボードウェッジ,RS232 TTL

本体 寸法/電機仕様

サイズ (L)133mm x (W)75mm x (D)195mm
重量 420g

ベース 寸法/電機仕様

サイズ (L)250mm x (W)65mm x (D)103mm
重量 動作時 2.35W(470mA@5VDC)   待機時 0.45W(100mA@5VDC)
消費電流 動作時 5W(1A@5VDC)   待機時 0.6W(0.12A@5VDC)

環境仕様

防塵防滴性能 IP65
動作温度 -30℃~50℃
保管温度 -40℃~70℃
湿度 0%~95%(結露なきこと)
衝撃 2m(コンクリート上に50回落下させた後、正常に動作), 連続落下テスト 5000回(1m)
周囲照明 0~100,000 lux(太陽光下)
ESD保護 ±20kV(空気放電), ±8kV(接触放電)

安全規格

規格 FCC Part 15 ClassB, CE
安全 LED Safety IEC 62471:2006, CB Scheme IEC 608950-1

読み取りシンボル

1次元 Code 39, Code 128, Codabar, UPC, EAN, Interleaved 2 of 5, Codablock,
GS1-128(UCC/EAN-128), GS1 DataBar, Code 93 and 93i
2次元 PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code,
GS1 DataBar(RSS/RSS 合成シンボル)
その他 各国 POST code
OCRフォント(オプション) OCR-A, OCR-B

保証

3年(ケーブルを除く)

オプション品

製品 備考
CCB05-100BT-07N

充電/通信ベース

  COB02

充電専用ベース

  BAT-SCN01

Li-ionバッテリー

  壁面用/MB4-BAT-SCN01NAW0
卓上/MB4-BAT-SCN01NAD0
4連バッテリーチャージャー
  STND-30R00-011-4

グレースタンド、高さ30cm、固定ロッド、錘付きベース、Granitクレードル

  STND-33F00-12-4

グレースタンド、高さ33cm、フレキシブルロッド、錘付きベース、Granit カップ

  HOLDER-010-U

デスクトップ/壁掛け用

  TOOLBAL

吊り下げリール/バランサー、伸縮リール

  VMHOLDERK

車載フォーク状ホルダー(VM Holder)、ボールジョイント付調整可能アーム(ADJARME)および搭載用ハードウェアを含む車載キット

  HOLSTER-INDUSTRIAL

ベルトクリップ付き ホルスター

  CBL-020-300-C00

RS232ケーブル(5Vシグナル)、黒、DB9メスコネクタ、3m、コイル状、Pin9からのホスト電力オプション付き5V外部電源

 ケーブル CBL-500-300-S00

USBケーブル、黒、Type A、3m、ストレート、5V

 ケーブル CBL-500-300-C00

USBケーブル、黒、Type A、3m、コイル状、5V

 ケーブル CBL-020-300-C00-01

RS232産業用ケーブル(5Vシグナル)、黒、DB9メスコネクタ、3m、コイル状、Pin9からのホスト電力オプション付5V外部電源

 ケーブル CBL-500-300-S00-01

USB産業用ケーブル、黒、Type A、3m、ストレート、5V

 ヒーターおよびケーブルリトラクター 520L-12-S3

ケーブルリトラクター付スキャナヒーター、12V、Granit シリーズスキャナおよび8500との互換性あり

 ヒーターおよびケーブルリトラクター 520L-24-S3

ケーブルリトラクター付スキャナヒーター、12V、Granit シリーズスキャナおよび8500との互換性あり

 ヒーターおよびケーブルリトラクター 520L-3648-S3

ケーブルリトラクター付スキャナヒーター、12V、Granit シリーズスキャナおよび8500との互換性あり

 ヒーターおよびケーブルリトラクター  21L-12-S3

ケーブルリトラクター付スキャナ・ヒーター、12V、Granit シリーズスキャナおよび8500との互換性あり

 ヒーターおよびケーブルリトラクター 521L-24-S3

ケーブルリトラクター付スキャナ・ヒーター、24V、Granit シリーズスキャナおよび8500との互換性あり

 ヒーターおよびケーブルリトラクター 521L-3648-S3

ケーブルリトラクター付スキャナ・ヒーター、36V-48V、Granit シリーズスキャナおよび8500との互換性あり

パワーサプライ PS-05-1000W-A

NAプラグ、1.0A、5.2VDC
