現場の運用を変える｜工業用ワイヤレス・バーコードリーダーの新時代へ
Granit Ultra 2105i
工業用バーコードリーダーとして世界中で利用されているGranitシリーズ・ワイヤレスモデルに待望の新製品がリリース。
IP68＆IP65の防塵防水性能、耐落下3ｍの高堅牢性、工業用ならではの最大100m先まで通信可能なAFH Bluetoothを搭載し、
運用に合わせ3つのバーコードエンジンから選択可能です。
- 1次元バーコード
- 2次元バーコード
- ソロモンOCR
- OCR
- バイブ
- iOS接続可（HID)
- Bluetooth
- 高堅牢
- ロングレンジ
- 長期保証
-
ユーザーズガイド
-
クイックスタートガイド
-
保証期間：本体：3年
進化したGranitシリーズ｜工業用モデルの新時代
Granit Ultraシリーズは、高い堅牢性と最高クラスの読み取り性能を誇る工業用バーコードリーダーです。運用に合わせ、SRモデル・XRモデル・XLRモデルの3つバーコードエンジンからお選びいただけます。
3種類のバーコードエンジン｜SRモデル・XRモデル・XLRモデル
【SRモデル】：標準読み取りレンジのバーコードエンジン
【XRモデル】：0cmから最長距離10ｍまで広範囲に読み取れるフレックスレンジのバーコードエンジン
【XLRモデル】：最長距離24ｍまでの遠距離読み取りが可能なロングレンジ
*運用に合わせた製品選定サポートを行っております。お気軽にお問い合わせください。
耐落下性能 3m｜クラス最高の耐久性
*常温環境での3mからの落下に耐えるクラス最高の耐久性能。また-20℃の環境でも2mの落下に耐え、現場の運用を支えます。
*MIL-STD-810G/25℃/湿度55%
作業効率を上げる読み取りレンジ｜XRモデル
最短距離0cmの接触読み取りから、最長距離10ｍまで広範囲に読み取りが可能なフレックスレンジのバーコードエンジンを搭載しています。
現場の運用を変える読み取り性能｜XLRモデル
サイズの大きいコードに対し、オートフォーカスで最長距離24ｍの読み取りが可能です。*読み取るバーコードにより異なります。
Bluetooth＆バッテリインジケーター
バーコードリーダーの状態を確認できるBluetooth＆バッテリインジケーターを搭載しております。
業務を止めない｜連続稼働14時間
2秒間に1スキャンで連続稼働時間14時間、最大100,000スキャンが可能な大容量バッテリを標準搭載しております。
文字を読み取る｜ソロモンOCR
Granitシリーズで行えるのはバーコードの読み取りだけではありません。【ソロモンOCR】では独自開発の文字検出と文字判定アルゴリズムで、高速・高精度にバーコードスキャナ単体でのOCRフォントの読み取りが可能です。
-20℃の冷凍環境でも安定した動作
ワイヤレスモデルでありながら、-20℃から50℃の幅広い温度帯で使用可能。過酷な作業現場でも安定した稼働を実現し、生産性を落としません。
工業用バーコードリーダーとは？
コンテンツ・サイト【じ】にて【工業用バーコードリーダーとは？】ページを公開しております。詳細はこちらのページよりご確認いただけます。
製品仕様
一般/電気仕様
| イメージセンサー | SR / HD：1280 x 1080 画素 CMOS エリアイメージャー XR：1280 x 1080 画素 CMOS エリアイメージャー（ニア / ファー） XLR：1900 x 800 画素 CMOS エリアイメージャー（ニア / ファー） |
|---|---|
| 照明 LED | SR / HD：ウォームホワイトLED 2700K XR / XLR：イエローグリーンLED |
| エイマー | SR / HD：グリーンLED（525nm） XR / XLR：グリーンクラス2レーザー（520nm） |
| 本体サイズ | 194.8mm x 75.8mm x 139.5mm |
| クレードルサイズ | 250.1mm x 102mm x 80.7mm |
| 重量 | 本体 425g / クレードル 357g |
| 電源 | 4.4VDC～5.5VDC |
| 表示 | デコード成功LED、バッテリーステータスLED、Bluetooth接続ステータスLED、ビープ音（トーン・音量調整可）、バイブレーション（調整可） |
| 消費電力 | 動作時：2.5W（500mA @ 5V USB 2.0） 動作時（充電時）：7.5W（1500mA @ 5V BC1.2 または外部電源） 待機時：0.6W（120mA @ 5VDC） |
| インターフェース | USB、Keyboard Wedge、RS-232 TTL（+/-12V True use 変換ケーブル対応） |
| 充電時間 | USB 2.0：約12時間未満 USB BC1.2：約4時間 電源アダプタ（5V 3A）：約4時間 4連バッテリーチャージャー（MB4-BAT-SCN11）：約4時間 |
ワイヤレス仕様
| 通信 | Bluetooth v4.2 / 2.4～2.5GHz ISM Band / Adaptive Frequency Hopping / Class 1 |
|---|---|
| 最大通信距離 | 100m（Honeywell 充電通信ベースとの見通し距離） |
| バッテリ | 3300mAh Li-ion |
| 想定スキャン回数 | 1回の充電で最大100,000スキャン |
| 想定動作時間（満充電時） | 14時間（1秒あたり2スキャン動作時） |
読み取り性能
| スキャンパターン | SR / HD：1280 x 1080 画素 エリアイメージャー XR：1280 x 1080 画素 エリアイメージャー（ニア / ファー） XLR：1900 x 800 画素 エリアイメージャー（ニア / ファー） |
|---|---|
| 視野角 | HD：水平28° / 垂直24° SR：水平42° / 垂直36° XR（ニア）：水平42° / 垂直36° XR（ファー）：水平16° / 垂直14° XLR（ニア）：水平45° / 垂直19.6° XLR（ファー）：水平13.7° / 垂直5.7° |
| 最小シンボルコントラスト | 15% |
| ロール角 / ピッチ角 / スキュー角 | ±360° / ±65° / ±65° |
| 最小分解能 | SR / XR / XLR：2.5mil（1D）、5mil（2D） HD：2mil（1D）、2mil（2D） |
| 読取可能移動速度 | 4000mm/秒 |
| 画像取得 | 最大109PPI（A4ドキュメント） |
環境仕様
| 防塵防滴性能 | スキャナ：IP65 / IP68、充電通信ベース：IP65 |
|---|---|
| 動作温度 | 本体（非充電時）：-20℃～50℃ 本体（充電時）：5℃～35℃ |
| 保管温度 | -40℃～70℃ |
| 湿度 | 最大95%（結露なきこと） |
| 本体：耐落下性能（試験値） | 3m（MIL-STD-810G、25℃、湿度55%） 2.5m：20回（-20℃～50℃、湿度55%） 2m：50回（-30℃～50℃、非制御湿度） |
| タンブル試験 | 1m：7,500回 |
| 耐振動 | 5～300Hz のピークで5G |
| トリガー耐久 | 300万回 |
| 周囲照明 | 0～100,000 lux |
| ESD保護 | 空中放電 ±20kV、接触放電 ±8kV、間接放電 ±8kV |
読み取りシンボル
| 1次元コード | Code 39、Code 128、Code 93、Code 11、Code 32、Pharmaceutical、Codabar、EAN、UPC、China Post、GS1 Databar |
|---|---|
| 2次元コード | Aztec、Data Matrix、QR / Micro QR、Maxicode、Chinese sensible（Han Xin）code、Postal code、PDF417、DotCode |
| デジタルウォーターマーク | Digimarc |
| OCR | OCR A、OCR B、MICR E-13B、SEMI Font、6～60ポイント OCR typeface |
保証
| 本体3年 / バッテリ1年 |
付属品
| 標準付属品 | スキャナ本体、充電通信ベース、バッテリ、ケーブル |
|---|
オプション品
| 製品 | 備考 |
|---|---|
 |
STND-30R00-011-x
グレースタンド、高さ30cm、固定ロッド、錘付きベース、Granitクレードル |
 |
STND-33F00-12-x
グレースタンド、高さ33cm、フレキシブルロッド、錘付きベース、Granit カップ |
 |
HOLDER-010-U デスクトップ/壁掛け用 取り付けネジ2本付属 |
 |
HOLSTER-INDUSTRIAL ホルスター |
 |
TOOLBAL 吊り下げリール/バランサー、伸縮リール |
 |

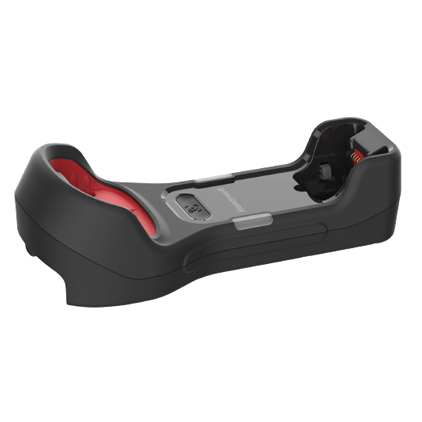

CCB23-100BT-07N チャージ/充電ベース Bluetooth Class1、100m通信、最大7台のスキャナ接続対応 |
 |

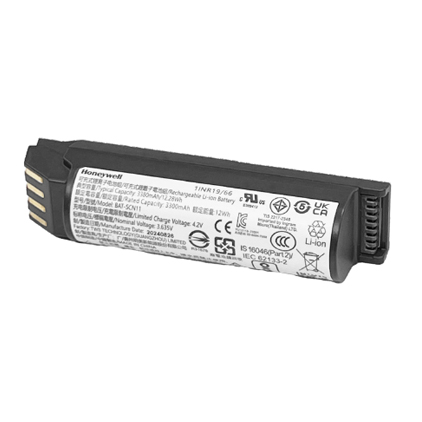

BAT-SCN11 スマートバッテリーパック リチウムイオンバッテリー |
 |

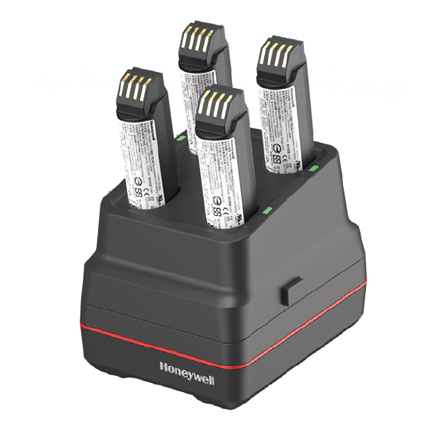

MB4-BAT-SCN11 4連バッテリーチャージャー |
 |

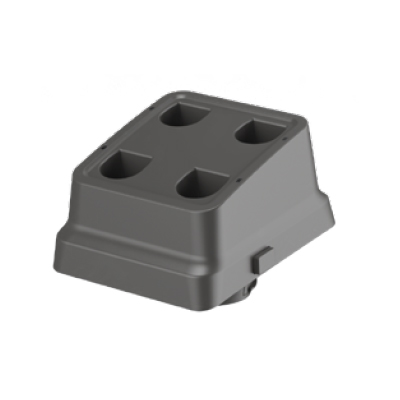

BAT-SCN11-CUP 4連バッテリーチャージャー用カップ MB4-BAT-SCN11チャージャー専用 |
 |

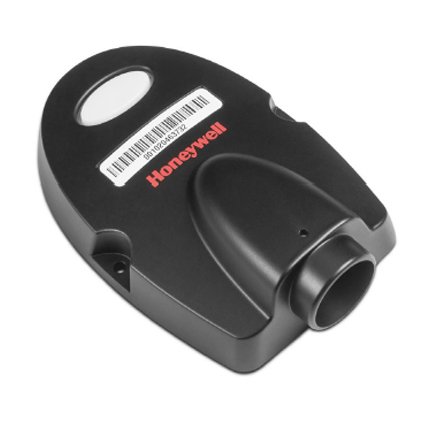

AP-100BT-07N Bluetoothアクセスポイント Bluetooth Class1、100m通信、最大7台のスキャナ接続対応 |
 |
VMHOLDER2K 車載ホルダー用カップ |
 |
VMHOLDER3K 車載ホルダーキット 1インチ経のボールジョイント付き調整アーム、マウントプレート |
 |
VMHOLDER4K 車載ホルダーキット 1インチ経のボールジョイント付き調整アーム、四角型クランプベース |
 |
VMHOLDER5K CCB23用 車載マウントプレート、ブラケット、ランヤード、ケーブルタイ、ネジ付き |
 |
805-813-001 車載用マウントキット、5.5インチアーム・1.5インチボール・マウントプレート |
 |

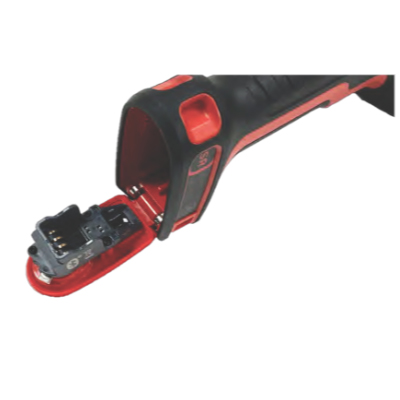

2105IENDCAP 2105iバッテリーエンドキャップ |
 |
199XILNYRDPLT ランヤードプレート GranitUltraおよびXPモデル用 交換プレート |
 |
CCB23ORING コードレス IP65 Oリング（10個入り）GranitUltraベースケーブル用 |
 |

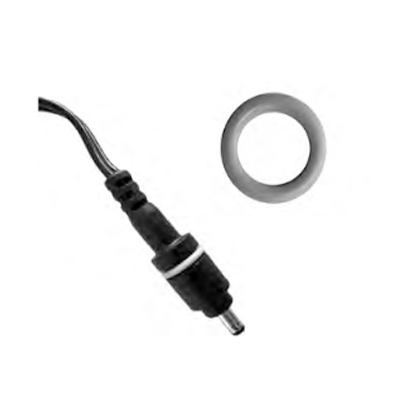

PSORING コードレス IP65 Oリング（10個入り）GranitUltra電源アダプター用 |
 |
CBL-500-300-S00 USBケーブル、黒、TypeA、3m、ストレート、5Vホスト電源、フェライトなし ※5ｍケーブル、冷凍対応、フェライト付き、USBC、PS2、RS232 はお問い合わせください。 |
 |
CBL-020-300-C00 RS232ケーブル（5Vシグナル）、黒、DB9メス、3m、コイルタイプ、5V外部電源、Pin9ホスト給電オプション、フェライトなし ※5ｍケーブル、冷凍対応、フェライト付き、USB、USBC、PS2、KBW はお問い合わせください。 |
 |
520-24-H3 ケーブルリトラクター付スキャナヒーター、24V、Granit シリーズスキャナおよび8500との互換性あり |
|
520-36/48-H3 ケーブルリトラクター付スキャナヒーター、36V-48V、Granit シリーズスキャナおよび8500との互換性あり |
